고온 및 부식성 환경을 위한 산업용 배관을 조달하려면 국제 표준을 엄격하게 준수해야 합니다. 주문하기 전에 사양을 확인하지 못하면 심각한 시스템 오류가 발생할 수 있습니다. 심각한 규정 준수 처벌을 받고 대규모 프로젝트 지연이 발생할 수 있습니다. 이 가이드는 조달 관리자와 엔지니어에게 최종 체크리스트를 제공합니다. 효율적이고 정확하게 공급업체를 평가하는 방법을 설명합니다. 제품 규정 준수를 보장하고, 치수 정확도를 확인하고, 공급망 신뢰성을 보장하는 방법을 배우게 됩니다. 우리의 범위는 이음매 없는 오스테나이트 구성에 엄격하게 초점을 맞추고 있습니다. 우리는 검증 가능한 품질 관리 지표와 함께 필수 평가 기준을 강조합니다. 평가하려면 ASTM A312 스테인리스강 이음매 없는 파이프를 높은 기술적 근면이 필요합니다. 이러한 지침을 숙지하면 조기에 중대한 장애가 발생하지 않도록 중요한 인프라를 보호할 수 있습니다. 귀하는 조달 프로세스를 자신있게 탐색하고 까다로운 응용 분야를 위한 매우 견고한 배관 시스템을 확보할 수 있습니다.
등급 특성에 따라 수명이 결정됩니다. 표준 304/316L 등급은 일반 용도에 적합한 반면, 공격적인 화학 환경에는 904L 이음매 없는 파이프 와 같은 특수 야금이 필요합니다..
문서화는 협상 불가능합니다. 수압 및 비파괴 테스트(NDT)를 증명하는 EN 10204 3.1 또는 3.2 밀 테스트 인증서(MTC) 없이 배송을 수락하지 마십시오.
공급업체 조사에는 기술 조정이 필요합니다. 톤당 가격 책정뿐만 아니라 원자재 소싱, 생산 장비 규모 및 명시적인 허용 오차 보장을 기준으로 제조업체를 평가합니다.
구매자는 조달 과정에서 표준 구조 배관 요구 사항을 혼동하는 경우가 많습니다. 그들은 실수로 고온 유체 운송 시스템용 표준 튜브를 주문했습니다. 이 근본적인 오류는 전체 엔지니어링 프로젝트를 손상시킵니다. 구조용 튜브에는 유체 봉쇄에 필요한 테스트 프로토콜이 부족합니다. 일반 구조 등급과 전용 운송 재료를 구별해야 합니다.
ASTM A312는 최종 표준 사양으로 사용됩니다. 이음새가 없고 용접되었으며 냉간 가공된 오스테나이트계 파이프를 덮습니다. 이러한 구성 요소는 고온 및 일반적인 부식성 서비스를 처리합니다. 표준은 엄격한 화학 성분 제한을 규정합니다. 또한 특정 열처리 절차를 요구합니다. 이러한 열 공정은 제조 후 내식성을 회복합니다. 구매 주문을 완료하기 전에 이러한 정확한 표준 요구 사항을 확인해야 합니다.
ASTM과 ASME 표준 사이에는 중요한 차이가 있습니다. 미국 재료 시험 협회(ASTM)는 일반적인 엔지니어링 재료 특성을 관리합니다. 미국 기계공학회(ASME)는 압력 용기에 중점을 두고 있습니다. ASME 코드는 보일러 구성 및 고압 유체 봉쇄를 규제합니다. 시스템 검사자는 안전 승인을 위해 거의 전적으로 ASME 코드에 의존합니다. ASTM 전용 파이프는 엄격한 보일러 검사관 검토를 통과하지 못할 수 있습니다.
구매자에게 이중 인증 자료를 요청하는 것이 좋습니다. 보다 광범위한 규정 준수를 보장하려면 지정해야 합니다 ASME SA312 스테인리스 스틸 파이프를 . 이중 인증은 재료가 일반 엔지니어링 및 압력 용기 요구 사항을 모두 충족함을 입증합니다. 이 전략은 승인 워크플로를 단순화합니다. 또한 현장 시스템 검사 중에 비용이 많이 드는 지연을 방지합니다. 제조업체는 요청 시 이러한 이중 명칭을 쉽게 제공할 수 있습니다.
스테인레스 스틸 이음매 없는 파이프 의 화학적 조성은 성능을 직접적으로 결정합니다. 이는 입계 부식 및 열 피로에 대한 저항성을 제어합니다. 잘못된 등급을 선택하면 재료 품질 저하가 가속화됩니다. 야금을 정확한 작동 환경에 맞춰야 합니다. 각 유체 유형에는 특정 합금 고려 사항이 필요합니다.
304등급은 가장 일반적인 기본 재료로 사용됩니다. 일반 화학 처리에 탁월한 성능을 제공합니다. 유기 화학 물질과 적당한 열주기를 잘 처리합니다. 316등급은 더 가혹한 환경에 필요한 업그레이드를 제공합니다. 몰리브덴이 첨가되어 있습니다. 이 요소는 염화물 함유 환경에 대한 저항성을 크게 향상시킵니다. 해안 적용이나 염분 유체 운송의 경우 316을 선택해야 합니다.
이러한 합금의 탄소 함량을 주의 깊게 확인해야 합니다. 표준 등급에는 더 높은 탄소 수준이 포함되어 있습니다. 높은 탄소는 용접 절차 중에 탄화물 침전을 유발합니다. 이 현상을 감작이라고 합니다. 민감화는 용접 접합부 주변의 국부적인 부식 저항을 심각하게 감소시킵니다. 304L 또는 316L과 같은 "L" 등급을 지정하는 것이 좋습니다. 낮은 탄소 최대값은 감작을 효과적으로 방지합니다. 이는 모든 용접 연결부에 걸쳐 장기적인 무결성을 보장합니다.

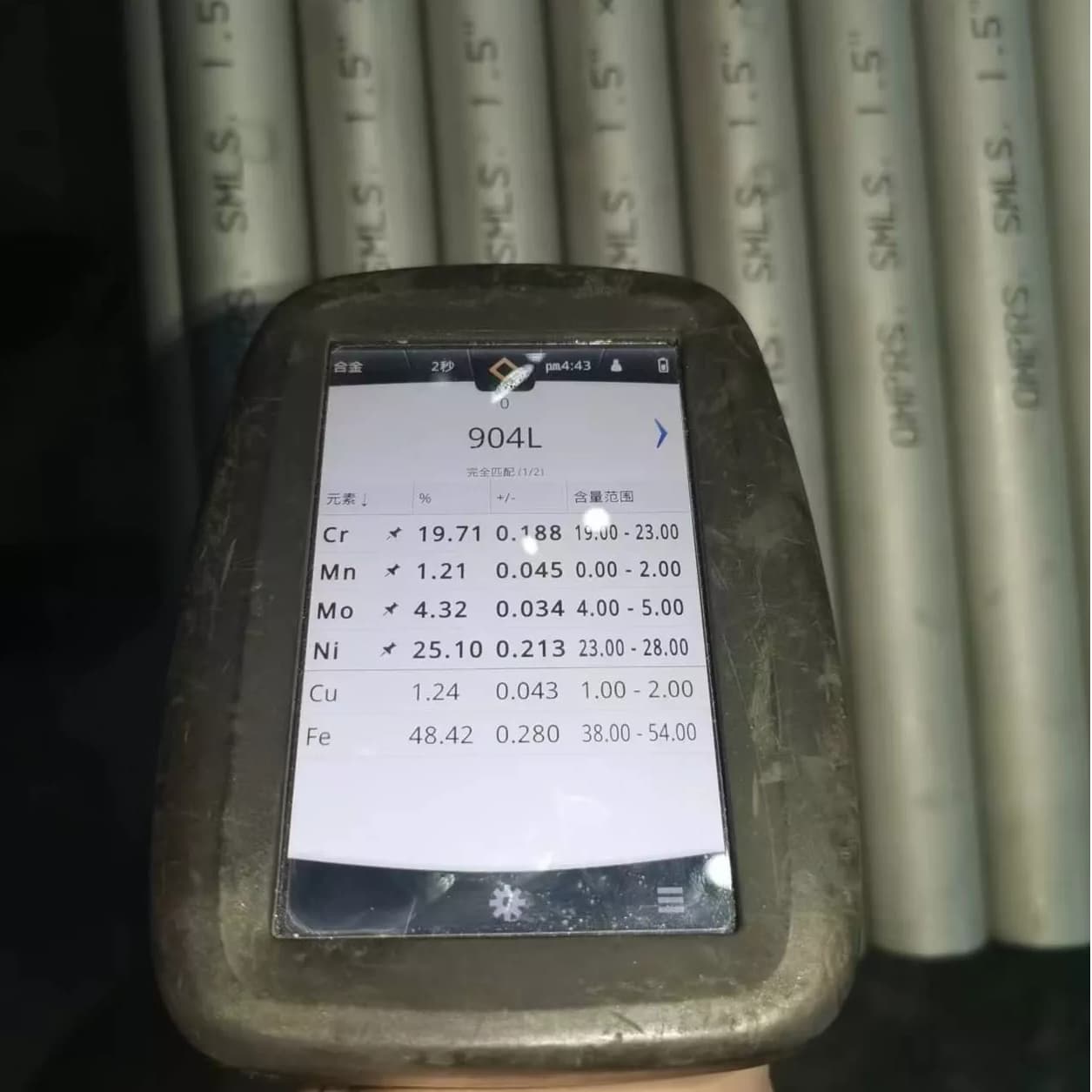

특정 공격적인 환경에서는 표준 오스테나이트 등급이 빠르게 파괴됩니다. 가혹한 화학 처리에는 특수한 고합금 솔루션이 필요합니다. 는 이러한 필수 업그레이드를 제공합니다. 904L 심리스 파이프 (UNS N08904) 여기에는 구리, 니켈 및 몰리브덴이 상당량 첨가되어 있습니다. 이 독특한 화학은 강산에 대한 탁월한 저항성을 제공합니다.
엔지니어들은 주로 황산 처리 시설에 904L을 지정합니다. 또한 인산 및 아세트산 취급에도 탁월합니다. 표준 316L은 이러한 가혹한 조건에서 빠르게 분해됩니다. 904L 합금은 구멍과 응력 부식 균열을 쉽게 견뎌냅니다. 이는 중요한 화학 물질 봉쇄를 위한 매우 안정적인 선택을 나타냅니다.
고합금 솔루션을 구현하려면 특정한 기술적 과제가 발생합니다. 904L 용접에는 고도로 전문화된 소모품이 필요합니다. 표준 용가재는 사용할 수 없습니다. 용접공은 엄격하게 통제되는 열 절차를 따라야 합니다. 이러한 엄격한 요구 사항은 노동 시간을 증가시킵니다. 설치 계획을 세울 때 이러한 전문 절차를 고려해야 합니다. 적절한 실행은 이러한 고급 소재의 수명을 보장합니다.
일관되지 않은 벽 두께는 시공 중에 심각한 맞춤 문제를 야기합니다. 외경의 변화로 인해 용접 전에 정렬이 제대로 이루어지지 않습니다. 이러한 치수 결함으로 인해 용접 팀의 작업 속도가 크게 느려집니다. 파이프 배관공이 조인트를 정렬하는 데 어려움을 겪으면 인건비가 기하급수적으로 증가합니다. 잘못된 정렬은 또한 높은 압력 하에서 치명적인 관절 실패를 초래할 위험이 있습니다. 정확한 치수 제어는 여전히 절대적으로 중요합니다.
사이징 프레임워크는 특정 산업 용어에 의존합니다. 공칭 파이프 크기(NPS)는 대략적인 용량을 나타냅니다. 더 작은 파이프의 경우 정확한 외경(OD)을 나타내지 않습니다. 벽 두께는 일정 등급에 따라 분류됩니다. 일반적인 등급에는 Sch 10S, 40S 및 80S가 포함됩니다. 일정 번호가 높을수록 벽이 두꺼워집니다. 벽이 두꺼울수록 자연적으로 더 높은 내부 압력을 안전하게 견딜 수 있습니다.
일정(Sch) | 상대 벽 두께 | 기본 애플리케이션 환경 | 압력 등급 기능 |
|---|---|---|---|
Sch 10S | 가볍다 / 얇다 | 저압 유체 이송 | 낮음~보통 |
Sch 40S | 표준/중간 | 일반화학처리 | 보통에서 높음 |
Sch 80S | 무겁다 / 두껍다 | 고압 봉쇄 | 매우 높음 |
납품을 수락하기 전에 제조 공차를 적극적으로 확인해야 합니다. ASTM A999는 일반 요구사항 표준으로 사용됩니다. 모든 A312 제품에 허용되는 변형을 지정합니다. 제조업체는 이렇게 정의된 제한 사항을 엄격히 준수해야 합니다. 외부 직경 변화는 매우 좁은 범위 내에서 유지되어야 합니다. 표준 벽 두께 공차는 +/- 12.5%의 변동을 허용합니다. 그러나 중요한 자동 용접 응용 분야에 대해서는 더 엄격한 공차를 협상할 수 있습니다. 또한 무게와 절단 길이의 변화도 확인해야 합니다.
NPS 범위(인치) | OD 공차(이상) | OD 공차(Under) |
|---|---|---|
1/8 ~ 1-1/2 | + 1/64인치(0.4mm) | - 0.8mm(1/32인치) |
1-1/2 초과 ~ 4 | + 1/32인치(0.8mm) | - 0.8mm(1/32인치) |
4~8 이상 | + 1/16인치(1.6mm) | - 0.8mm(1/32인치) |
공급업체는 투명성 테스트를 통해 신뢰성을 입증합니다. 고품질에 대한 공허한 주장은 산업공학에서는 아무런 의미가 없습니다. 평판이 좋은 공장에서는 표준화된 테스트 데이터를 사용하여 자신의 주장을 뒷받침합니다. 그들은 조달팀의 정밀 조사를 환영합니다. 생산된 모든 단일 배치에 대해 경험적 증거를 요구해야 합니다.
표준은 특정 기계 테스트 프로토콜을 요구합니다. 제조업체는 가로 또는 세로 인장 테스트를 수행해야 합니다. 이 테스트는 최대 인장 강도를 검증합니다. 또한 재료의 항복 강도도 확인합니다. 공장에서는 이음매 없는 파이프에 대한 편평화 테스트도 수행해야 합니다. 평탄화 테스트는 금속의 연성을 확인합니다. 이는 냉간 가공 후에도 구조적 완전성이 손상되지 않도록 보장합니다.
공급업체의 누출 테스트 방법을 확인해야 합니다. ASTM A312에서는 정수압 테스트 또는 비파괴 전기 테스트(NDT)가 필요합니다. 수압 테스트는 가압된 물을 사용하여 파이프를 채웁니다. 이는 구성 요소가 누출 없이 압력을 유지할 수 있음을 물리적으로 확인합니다. NDT는 고급 와전류 또는 초음파 기술을 활용합니다. NDT는 미세한 표면 아래 균열을 완벽하게 감지합니다. 선호하는 테스트 방법을 명확하게 지정하는 것이 좋습니다. 이 정확한 요구 사항을 구매 주문서에 직접 입력하세요.
밀 테스트 인증서(MTC)는 가장 중요한 문서를 나타냅니다. 유효한 EN 10204 3.1 인증서를 찾아야 합니다. 이 특정 문서는 완전한 추적성을 제공합니다. 유효한 MTC에는 여러 필수 필드가 포함됩니다.
강철 용융물에 직접 연결되는 명시적인 열수 추적성.
정확한 합금 비율을 보여주는 포괄적인 화학 분석입니다.
독립적인 실험실 테스트를 통해 기계적 특성이 검증되었습니다.
성공적인 육안 및 치수 검사를 확인하는 공식 승인 기록입니다.
글로벌 철강 공급망은 끊임없이 변동합니다. 재료 품질은 제조 지역에 따라 크게 다릅니다. 적절한 공장 심사를 통해 비참한 조달 결과를 예방할 수 있습니다. 표준 이하 또는 혼합 등급 자재를 받는 것을 방지합니다. 엄격한 평가 프로토콜은 또한 위조 인증 배관의 섭취를 방지합니다. 견적 요청(RFQ)을 발행하기 전에 기술 역량을 철저하게 평가해야 합니다.
잠재적 공급업체를 선별할 때 다음 기술 평가 체크리스트를 사용하십시오.
원자재 조달: 기본 재료를 어디서 조달하는지 물어보세요. 일류 제조업체는 평판이 좋은 제철소의 프라임 빌렛을 사용합니다. Tsingshan 또는 Baosteel과 같은 브랜드는 우수한 비금속을 제공합니다. 제조업체가 검증되지 않은 고철을 녹이는 것을 피하세요.
제조 능력: 전체 장비 목록을 요청하세요. 현대적인 냉간 인발 또는 냉간 필거 기계를 보유하고 있는지 확인하십시오. 해당 기계가 귀하의 특정 크기 및 일정 요구 사항을 쉽게 처리할 수 있도록 보장하십시오.
제3자 검사(TPI): TPI 액세스를 요구합니다. SGS, TUV 또는 Lloyd's Register 현장을 허용하는지 물어보십시오. 이들 기관은 배송 직전에 상품을 검사합니다. 공급업체가 TPI 액세스를 거부하는 경우 이는 대규모 위험 신호로 간주됩니다.
포장 프로토콜: 수출 준비에 대해 문의하세요. 해양 운송은 금속을 심한 염수 분무에 노출시킵니다. 경사진 끝부분을 어떻게 보호하는지 물어보세요. 무거운 플라스틱 캡을 사용해야 합니다. 표면 오염 및 운송 중 손상을 방지하려면 견고한 목재 케이스가 필요합니다.
이러한 중요한 산업 구성 요소를 소싱하려면 고도로 훈련된 접근 방식이 필요합니다. 단순한 톤당 가격 비교를 훨씬 넘어서야 합니다. 순전히 초기 비용에만 초점을 맞추면 나중에 심각한 시스템 오류가 발생하는 경우가 많습니다. 조달 성공은 전적으로 등급 정확도와 엄격한 치수 공차에 달려 있습니다. 모든 단일 배송에 대해 검증 가능한 테스트 문서를 요구해야 합니다.
공급망을 보호하려면 실행 가능한 다음 단계를 수행하세요. 먼저, 정확한 기술 요구사항을 종합적으로 정리하세요. 필요한 NPS, 일정, 등급, 표준 및 절단 길이를 문서화합니다. 둘째, 선호하는 테스트 요구 사항과 검사 프로토콜을 명시적으로 나열하세요. 마지막으로 이러한 세부 정보를 표준화된 RFQ 문서로 통합합니다. 이러한 체계적인 접근 방식은 정확한 공급업체 비교를 보장합니다. 이는 궁극적으로 전체 유체 운송 인프라의 장기적인 안전을 보장합니다.
A: 예, 압력 용기에 활용될 수 있습니다. 그러나 ASME SA312로 이중 인증을 받아야 합니다. 이 특정 지정은 재료가 엄격한 ASME 보일러 및 압력 용기 코드(BPVC) 요구 사항을 충족하도록 보장합니다. 항상 공식 테스트 문서에서 이 이중 인증을 확인하십시오.
A: 이음매 없는 파이프는 견고한 강철 빌렛에서 완전히 압출됩니다. 세로 방향 용접 이음새가 없습니다. 이는 더 높은 압력 억제와 우수한 균일 내식성을 제공합니다. 용접 파이프는 평평한 스트립 강철로 형성되고 용접으로 닫혀 있습니다. 매우 중요한 애플리케이션에는 원활한 옵션이 선호됩니다.
A: 법적 구속력이 있고 완전히 추적 가능한 테스트 기록을 제공합니다. 이는 제조업체의 독립적인 테스트 부서에서 시작됩니다. 이는 비열 로트가 표준에 정의된 모든 화학적, 기계적 요구 사항을 엄격하게 충족하는지 확인합니다. 이 중요한 문서 없이는 재료 무결성을 확인할 수 없습니다.
A: 고농도의 공격적인 산을 처리할 때는 904L로 업그레이드해야 합니다. 황산 또는 인산 환경에 이상적입니다. 또한 가혹한 염화물 조건에서도 탁월한 성능을 발휘합니다. 이러한 극단적인 시나리오에서 표준 316L은 빠른 구멍 및 응력 부식 균열에 매우 취약합니다.
