습식 연도 가스 탈황(FGD) 시스템은 산업용 발전에서 가장 적대적인 환경 중 하나입니다. 이는 극도로 낮은 pH 수준, 높은 연속 온도 및 심각한 염화물 농도를 결합합니다. 조기 배관 고장으로 인해 예정에 없던 비용이 많이 드는 공장 가동 중단이 발생합니다. 이는 또한 엄격한 환경 배출 기준 미준수 및 대규모 교체 작업으로 직접 이어집니다. 표준 배관 재료는 이러한 혹독한 조건에서 급속히 성능이 저하됩니다. 국부적인 공식, 깊은 틈새 부식, 위험한 염화물 응력 부식 균열(CSCC)로 인해 심각한 문제를 겪고 있습니다. 연도 가스 탈황을 위한 올바른 스테인레스 스틸 이음매 없는 파이프를 지정하면 이러한 치명적인 고장을 직접적으로 예방할 수 있습니다. 흡수탑 및 슬러리 라인과 같은 특정 구역 조건에 재료 야금을 정확하게 일치시켜야 합니다. 이러한 신중한 선택은 숨겨진 구조적 취약점을 완전히 제거합니다. 이 가이드는 자세한 기술 프레임워크를 제공합니다. 우리는 귀하의 중요한 FGD 응용 분야에 적합한 내식성 합금을 평가하고, 후보로 선정하고, 조달할 수 있도록 도와드립니다.
용접 취약성이 제거됩니다. 이음매 없는 파이프는 FGD 스크러버 환경에서 구멍이 뚫리는 주요 시작 지점인 열 영향부(HAZ)를 제거합니다.
PREN은 등급 선택을 주도합니다. 피팅 저항 등가수는 재료의 생존 가능성을 나타냅니다. 염화물이 10,000ppm을 초과하는 환경에서는 과 같은 고합금 솔루션이 필요합니다 . 904L 심리스 파이프 또는 초오스테나이트 등급
습식 FGD 시스템은 모든 금속 구조에 대해 잔인할 정도로 공격적인 운영 현실을 만들어냅니다. 이산화황이 물과 반응하면 파이프 벽을 따라 지속적인 황산 및 아황산 응축이 발생합니다. 동시에 시스템은 석회석 슬러리를 펌핑하여 이러한 산을 중화합니다. 이 슬러리는 유체 이송 중에 강한 마모력을 발생시킵니다. 표준 금속은 지속적인 기계적 마모와 결합된 이러한 끊임없는 화학적 공격을 견딜 수 없습니다. 환경에서는 시간이 지나도 운영 무결성을 유지하기 위해 고도로 전문화된 야금 솔루션이 필요합니다.
재순환된 슬러리는 폐쇄 루프 시스템 내에서 지속적으로 염화물을 농축합니다. 석탄 연소는 염소 및 불소와 같은 미량 할로겐을 연도 가스로 방출합니다. 스크러버는 이러한 할로겐을 순환액으로 직접 세척합니다. 현대 시설에서는 환경 목표를 달성하기 위해 물을 광범위하게 재사용하기 때문에 염화물 수준이 위험할 정도로 치솟습니다. 농도는 종종 수백 PPM에서 10,000ppm을 훨씬 넘는 기준선으로 점프합니다. 이러한 급격한 축적은 국부적인 부식에 대한 임계값을 크게 낮춥니다. 이는 표준 강철 등급의 보호 수동 산화물 층을 적극적으로 분해합니다.
올바른 합금을 지정하려면 세 가지 주요 실패 모드를 이해해야 합니다.
구멍 및 틈새 부식: 극도로 낮은 pH와 높은 염화물 수준으로 인해 이러한 공격적인 공격이 발생합니다. 황산칼슘 스케일 침전물은 파이프 내부를 따라 촘촘한 틈새를 형성합니다. 공격적인 염화물 이온은 이러한 퇴적물 아래에 집중되어 파이프 벽을 뚫고 들어가는 국부적인 산성 미세 환경을 만듭니다.
CSCC(염화물 응력 부식 균열): 높은 작동 온도는 갑작스럽고 치명적인 고장 모드를 유발합니다. 내부 유체 압력으로 인한 인장 응력은 할로겐화물 이온과 위험하게 상호 작용합니다. 이로 인해 미세한 균열이 금속 입자를 통해 빠르게 전파됩니다.
침식-부식: 슬러리 공급 라인은 심각한 시너지 위협에 직면해 있습니다. 움직이는 석회석은 보호용 크롬 산화물 층을 기계적으로 벗겨냅니다. 화학산은 새로 노출된 취약한 금속을 즉시 공격합니다. 이 주기는 재료 손실을 기하급수적으로 가속화합니다.

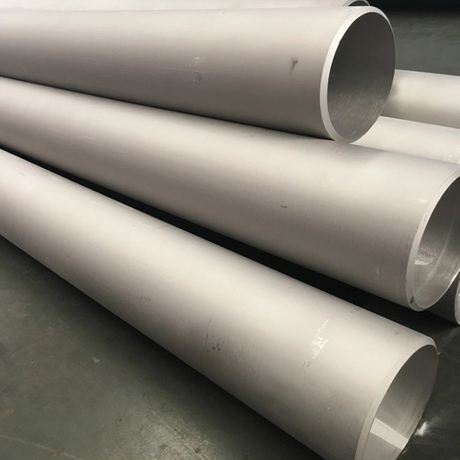

원활한 제조로 파이프 본체 전체에 걸쳐 균일한 미세 구조 입자가 보장됩니다. 제조업체는 극한의 온도에서 견고한 강철 빌렛을 뚫어 중공 튜브를 만듭니다. 용접 파이프에는 본질적으로 세로 용접 이음매와 인접한 열 영향부(HAZ)가 포함되어 있습니다. 용접 중에 크롬 탄화물은 결정립 경계를 따라 침전되어 주변의 필수 크롬 매트릭스를 고갈시키는 경우가 많습니다. 이러한 용접 영역은 취약한 양극 영역으로 작용합니다. 산성 슬러리 유체에 노출되면 우선적인 갈바닉 공격에 매우 취약합니다.
심리스 파이프는 우수한 압력 등급과 예측 가능한 유체 역학을 제공합니다. 전체 길이에 걸쳐 매우 일관된 내부 표면 거칠기를 유지합니다. 용접 파이프에는 작은 내부 용접 뿌리나 비드 돌출부가 있는 경우가 많습니다. 이러한 작은 장애물은 국부적인 유체 난류를 생성합니다. 또한 연마성 석회석 슬러리 입자가 축적되는 물리적 걸림돌 역할도 합니다. 이음매 없는 파이프의 매끄러운 내부는 슬러리 스케일링 가능성을 크게 줄여줍니다. 고체 스케일이 파이프 벽에 단단히 부착되지 않을 때 위험한 침전물 부식을 방지할 수 있습니다.
가장 중요한 프로세스 영역에서 원활한 형식을 구현해야 합니다. 고압 슬러리 공급 라인의 경우 절대 협상할 수 없습니다. 스프레이 헤더와 정밀한 화학 물질 주입 지점도 중단 없는 구조적 무결성을 요구합니다. 예상치 못한 파이프라인 파열과 값비싼 긴급 수리를 방지하기 위해 원활한 설계를 강력히 권장합니다. 모든 단일 용접은 FGD 환경에서 잠재적인 미세구조적 실패 지점을 나타냅니다. 이음매 없는 파이프는 시설에서 이러한 위험을 체계적이고 영구적으로 제거합니다.
엔지니어는 특정 합금 구성을 정확한 화학 영역과 일치시켜야 합니다. 잘못된 야금 등급을 사용하면 조기 고장과 심각한 공정 누출이 보장됩니다. 다음은 선택을 안내하는 포괄적인 재료 평가 체크리스트입니다.
316 및 316L과 같은 표준 오스테나이트 등급은 가장 온화한 저염화물 환경에만 사용됩니다. 저온 보조 시스템이나 깨끗한 보충수 라인에 안전하게 지정할 수 있습니다. 그들은 주 흡수 장치 루프 내부에서 치명적인 고장을 일으킬 엄청난 위험을 안고 있습니다. 산성 농도가 변동하거나 염화물 수준이 1,000ppm을 초과하는 곳에서는 사용하지 않는 것이 좋습니다.
이 등급은 니켈(23~28%)과 몰리브덴(4%~5%) 함량이 매우 높습니다. 중간 수준에서 높은 수준의 염화물 수준에 대해 강력하고 예측 가능한 저항성을 제공합니다. 구리를 특별히 첨가하면 904L 이음매 없는 파이프가 농축된 황산 환경을 완벽하게 견딜 수 있습니다. 많은 전력 시설에서는 이것이 표준 습식 FGD 슬러리 배관에 대한 가장 실용적인 균형이라고 생각합니다. 이는 표준 상용 합금과 고가의 이국적인 금속 사이의 성능 격차를 효과적으로 메워줍니다.
이 견고한 합금은 40 이상의 피팅 저항 등가수(PREN)를 특징으로 합니다. 스크러버 시스템 내에서 가장 극한 염화물 환경에 대해 엄격하게 요구됩니다. 염화물 농도가 10,000ppm을 초과하고 매우 낮은 pH 수준에서 작동하는 구역에는 이러한 우수한 보호 수준이 필요합니다. 이 제품은 순수 니켈 기반 합금에 매우 가까운 부식 성능을 제공하지만 훨씬 더 접근하기 쉬운 가격으로 제공됩니다.
우리는 엄청난 기계적 강도를 요구하는 구역에 대한 이중 등급을 평가합니다. 오스테나이트와 페라이트가 혼합된 미세 구조는 두꺼운 고속 슬러리의 강렬한 물리적 침식을 아름답게 처리합니다. 그러나 특정 작동 온도 제한을 주의 깊게 모니터링해야 합니다. 지속적으로 고열에 노출되면 이중 미세 구조에 위험한 알파프라임 취성이 발생하여 갑작스러운 기계적 고장이 발생할 수 있습니다.
재료 등급 | 대략적인 PREN | 기본 FGD 애플리케이션 | 키 제한 |
|---|---|---|---|
316 / 316L | 23 - 28 | 보조 물 시스템, 낮은 염화물 구역 | 1,000ppm 이상의 염화물 피팅에 매우 취약함 |
904L | 34~36 | 주 흡수체 루프, 적당한 슬러리 라인 | 초고염화물 환경에서의 어려움 |
254SMO(슈퍼 오스테나이트계) | 42 - 45 | 극도로 높은 염화물 구역, 낮은 pH 헤더 | 수정된 경우 특수 용접 절차가 필요합니다. |
2507(슈퍼듀플렉스) | 42 - 43 | 고침식 슬러리 이송, 교반기 | 엄격한 최대 작동 온도 제한 |
현대의 조달 결정에는 엄격한 기술적 정당성이 필요합니다. 장기적인 신뢰성을 보장하려면 표준 야금 공식과 규제 프레임워크를 적용해야 합니다.
조달 엔지니어는 PREN 공식을 활용하여 FGD 스테인리스강 파이프를 체계적으로 벤치마킹해야 합니다 . 전 세계적으로 인정되는 표준 방정식은 (%Cr + 3.3x%Mo + 16x%N)입니다. 이 수학적 계산은 예상되는 시설 화학에 대해 선택한 재료를 직접 벤치마킹합니다. 더 높게 계산된 PREN은 국부적인 공식 및 틈새 부식에 대한 저항성이 훨씬 더 강하다는 것을 확인합니다. 파이프라인의 과도한 엔지니어링이나 과소 지정을 방지하려면 선택한 PREN을 연속 염화물 모니터링 데이터와 정확하게 일치시켜야 합니다.
귀하의 야금학적 선택은 발표된 EPRI(전력 연구소) 지침을 엄격하게 준수해야 합니다. 또한 화학물질 봉쇄에 관한 현지 환경 규제 표준을 자세히 살펴보아야 합니다. 엄격한 정부 관할권 하에서 운영되는 시설은 엄격한 구조적 조사를 받습니다. 재료 규정 준수는 절대적인 구조적 안전성과 환경 보호를 보장합니다. 이는 약해지고 규정을 준수하지 않는 배관 연결부로 인해 발생하는 심각한 화학 물질 누출을 적극적으로 방지합니다.
조달 전략은 초기의 단순한 톤당 가격 측정 기준을 훨씬 뛰어넘어야 합니다. 선택한 합금의 예상되는 중단 없는 사용 수명을 철저히 고려해야 합니다. 이음매 없는 파이프는 종종 유지 관리 점검이 덜 필요하므로 다양한 재료 등급에 대한 특정 설치 효율성을 평가하십시오. 가동 중지 시간 방지를 자세히 살펴보십시오. 고성능 합금은 비용이 많이 드는 비상 스크러버 가동 중단을 적극적으로 방지합니다. 초기 재료 사양을 업그레이드하면 일반적으로 장기적인 운영 안정성이 향상되고 교체 주기가 대폭 단축됩니다.
특수한 고합금 자재를 조달하는 것은 뚜렷한 공급망 위험을 수반합니다. 물리적 설치가 시작되기 훨씬 전에 엄격한 품질 관리 조치를 시행해야 합니다.

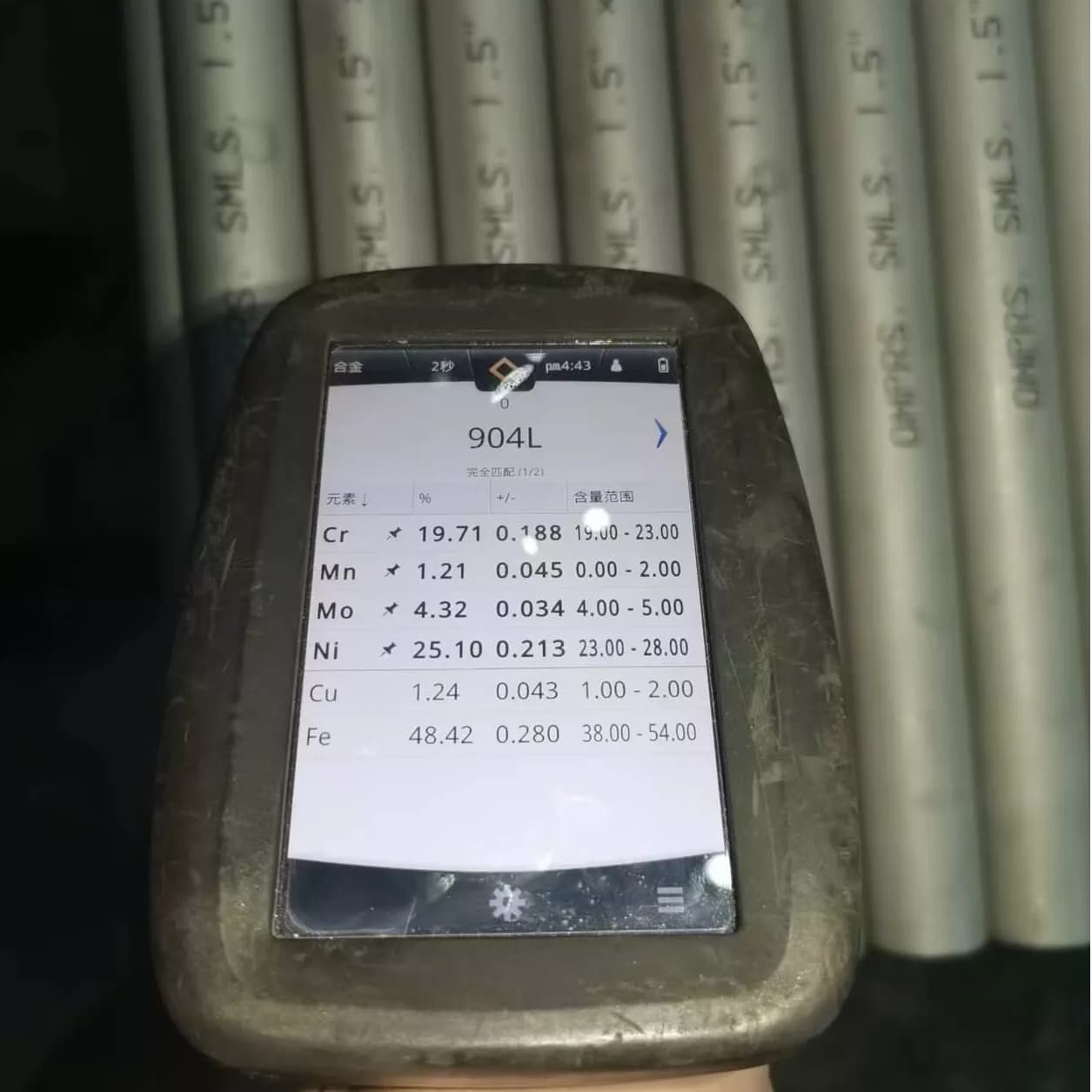

위조되거나 잘못 합금된 재료는 귀하의 시설에 심각하면서도 소리 없는 위협을 가합니다. 표준 이하의 금속은 공격적인 FGD 환경에서 빠르게 분해됩니다. 우리는 PMI(Positive Material Identification)의 절대적 필요성을 강력히 강조합니다. 설치하기 전에 들어오는 모든 단일 파이프 배치에 대해 이 확인을 수행해야 합니다. 최신 휴대용 X선 형광(XRF) 분석기는 잘못된 화학 성분을 즉시 감지합니다. 이는 비참한 재료 혼동을 방지합니다.
부식 방지 파이프를 조달할 때는 항상 엄격한 EN 10204 3.1 또는 3.2 재료 테스트 인증서(MTC)를 의무화해야 합니다. 이러한 공식적이고 법적 구속력이 있는 문서는 열 로트의 정확한 화학적 구성을 보장합니다. 또한 인장 강도, 항복 강도 및 신장과 같은 중요한 기계적 특성을 검증합니다. 중요한 스크러버 용도에 대해 인증되지 않거나 모호하게 문서화된 배송물은 절대 받아들이지 마십시오. 엔드투엔드 추적성은 전체 배관 네트워크에 대한 절대적인 엔지니어링 신뢰성을 보장합니다.
조달팀은 현실적인 제조 리드타임을 신중하게 고려해야 합니다. 이국적인 금속에 대한 특수한 심리스 드로잉 프로세스에는 광범위하고 복잡한 생산 일정이 필요합니다. 고니켈 합금은 원자재 부족으로 인해 글로벌 공급 지연이 빈번하게 발생합니다. 자재 조달 일정을 계획된 공장 가동 중단에 완벽하게 맞춰야 합니다. 몇 달 전에 미리 주문하면 유지 관리 기간이 실제로 시작되기 전에 중요한 자재가 안전하게 도착할 수 있습니다.
연도 가스 탈황을 위한 최적의 스테인레스 스틸 이음매 없는 파이프를 선택하는 것은 섬세한 엔지니어링 절충안을 의미합니다. 현실적인 프로젝트 조달 예산과 최대 국지적 내부식성의 균형을 맞춰야 합니다. 계산된 PREN 값은 이 결정에 대한 가장 신뢰할 수 있고 객관적인 지표로 남아 있습니다.
귀하의 후보 목록 논리는 타협하지 않는 상태로 유지되어야 합니다. 고압 및 고염화물 순환 구역의 모든 용접 파이프를 제거하십시오. 지속적인 염화물 모니터링 데이터를 바탕으로 즉시 904L 또는 슈퍼 오스테나이트 이음매 없는 등급으로 기본 설정됩니다.
다음 조치에는 직접적인 전문 상담이 필요합니다. 즉시 전문 야금 공급업체와 협력하십시오. 현재 FGD 유체 화학 및 작동 온도를 정확하게 감사하도록 하십시오. 지금 귀하에게 필요한 파이프 일정에 대한 자세한 기술 제출물과 인증된 MTC 샘플을 요청하십시오.
A: 필요한 PREN은 전적으로 특정 영역 환경에 따라 다릅니다. 일반적으로 중간 수준의 스크러버 영역에는 35보다 큰 PREN이 필요합니다. 심각한 염화물 농도에 직면한 매우 공격적인 흡수기 내부의 경우 PREN을 40 이상으로 지정해야 합니다. 이 요구 사항을 정확하게 벤치마킹하려면 항상 지속적인 염화물 수준을 모니터링하십시오.
답변: 904L 등급에는 표준 316L에 비해 훨씬 더 높은 수준의 몰리브덴, 니켈 및 구리가 포함되어 있습니다. 이 특정 화학 제제는 진한 황산에 대한 저항성을 대폭 향상시킵니다. 또한 위험한 염화물 구멍에 대해 훨씬 더 높은 임계값을 제공하여 공격적인 슬러리에서 훨씬 더 긴 서비스 수명을 보장합니다.
A: 이음매 없는 파이프는 종방향 용접 이음새와 관련 열 영향 구역을 완전히 제거합니다. 이는 침전물 부족 부식에 대한 주요 미세구조적 실패 지점을 제거합니다. 매끄럽고 연속적인 내부 표면은 연마성 석회석 슬러리가 약한 접합부에 걸리거나 침식되는 것을 방지합니다. 이러한 구조적 무결성은 평균 고장 간격(MTBF)을 실질적으로 연장합니다.
A: 슈퍼 듀플렉스 등급은 무거운 슬러리 응용 분야에 대해 매우 뛰어난 기계적 강도와 탁월한 내식성을 제공합니다. 그러나 이는 슈퍼 오스테나이트에 비해 엄격한 상한 온도 제한을 가지고 있습니다. 듀플렉스 합금을 과도한 열에 노출시키면 위험한 미세 구조 취성이 발생합니다. 이 재료 대체를 완료하기 전에 정확한 작동 온도를 평가해야 합니다.
