신뢰할 수 있는 해수 역삼투(SWRO) 또는 열담수화 플랜트를 설계하는 것은 심각한 엔지니어링 과제를 제시합니다. 부식성이 강한 염화물 환경과 장기적인 재료 수명주기 생존 사이의 균형을 맞춰야 합니다. 불행하게도 오늘날 계획되지 않은 공장 가동 중단 시간의 상당 부분은 배관 오류로 인해 발생합니다. 공식, 틈새 부식 및 염화물 응력 부식 균열(SCC)은 고압 라인의 부적절한 합금을 빠르게 파괴합니다. 중요한 매니폴드에 장애가 발생하면 시설은 즉각적이고 치명적인 운영 중단과 심각한 유지 관리 부담에 직면하게 됩니다. 재료 선택의 크기를 조정하는 것은 단순한 선택 사항이 아닙니다. 그것은 공학적 필요성입니다. 정확한 작동 매개변수를 기반으로 표준 오스테나이트부터 슈퍼 듀플렉스 및 니켈 합금까지 모든 것을 평가하는 방법을 살펴보겠습니다. 주요 피팅 저항 지표, 제조 위험 및 조달 표준을 탐색하는 방법을 배우게 됩니다. 궁극적으로, 지속적이고 안정적인 담수 생산을 보장하기 위해 기계적 특성과 엄격한 화학적 요구 사항을 조정하는 방법을 발견하게 될 것입니다.
표준 316L 스테인리스강은 일반적으로 급속한 국지적 부식 위험으로 인해 고압 해수 적용 분야에는 불충분합니다. 고합금 재료는 필수입니다.
이중 스테인리스 스틸 파이프는 높은 기계적 강도와 염화물 저항성의 최적 균형을 제공하여 SWRO 고압 라인의 업계 표준이 되었습니다.
피팅 저항 등가수(PREN)는 재료 적합성을 나타냅니다. 온도가 높거나 해수가 정체된 환경에서는 PREN > 40이 필요합니다.
용접 파이프와 이음매 없는 파이프 사이의 선택은 고압 시스템의 구조적 무결성과 열 영향부(HAZ)의 국부적인 부식 위험 모두에 영향을 미칩니다.
재료 선택은 담수화 플랜트의 운영 가능성을 직접적으로 결정합니다. 자재를 과도하게 지정하면 초기 자본 지출이 불필요하게 부풀려집니다. 반대로, 과소 지정하면 치명적인 운영 비용이 발생합니다. 이러한 눈에 보이지 않는 비용에는 심각한 누출, 갑작스러운 가동 중지 시간, 조기 네트워크 교체 등이 포함됩니다. 각 특정 운영 구역에 정확히 맞는 등급이 필요합니다.
우리는 주요 부식 메커니즘을 세 가지 심각한 위협으로 분류합니다.
구멍 부식: 이로 인해 수동 보호층이 국부적으로 파손됩니다. 이는 미세한 표면 결함을 관통하는 높은 염화물 이온 농도로 인해 발생합니다.
틈새 부식: 좁은 공간에서 가속화된 화학적 공격이 발생합니다. 플랜지, 나사형 조인트 및 생물 오손 퇴적물 아래 영역에 고인 물이 갇히게 됩니다. 이러한 정체 구역은 매우 산성이 되어 금속을 빠르게 용해시킵니다.
염화물 응력 부식 균열(SCC): 인장 응력과 결합된 고온은 미세한 균열을 유발합니다. 이는 열담수화 설정에서 심각한 위험으로 남아 있습니다. MED(다중 효과 증류) 및 MSF(다단계 플래시) 시스템에서는 이러한 실패 모드가 자주 발생합니다.
엄격한 시스템 구역화를 실행해야 합니다. 고압 역삼투 펌프 매니폴드와 저압 흡입 또는 배출 라인을 구별합니다. 저합금 등급은 원시 저압 흡입에 충분합니다. 그러나 고합금 재료는 고압의 습식 RO 매니폴드에 대해 절대 협상할 수 없는 상태로 남아 있습니다.
304 또는 316과 같은 표준 오스테나이트 등급은 원해수가 부족합니다. 몰리브덴과 크롬이 부족합니다. 이는 비습윤 구역이나 고도로 희석된 투과 라인에 엄격하게 속합니다. 고염화물에 직접 노출되면 빠르게 분해됩니다.
이 등급은 균형 잡힌 혼합 오스테나이트-페라이트 미세 구조가 특징입니다. 일반적인 예로는 합금 2205 및 합금 2507이 있습니다. 이중 스테인리스 강관은 여전히 SWRO 고압 배관을 위한 지배적인 업계 표준 선택입니다. 이는 표준 오스테나이트 등급보다 약 두 배의 항복 강도를 제공합니다. 이러한 뛰어난 강도 덕분에 엔지니어는 더 얇은 파이프 벽을 설계할 수 있습니다. 이는 전체 시스템 무게와 설치 공간을 크게 줄여줍니다.
절충점은 제조 복잡성에 있습니다. 제작에는 엄격한 용접 관리가 필요합니다. 섬세한 50/50 위상 균형을 유지해야 합니다. 부적절한 열처리는 유해한 상 형성을 쉽게 유발합니다. 이는 심각한 구조적 취성을 직접적으로 초래합니다.
우리는 이를 최고급 고성능 합금으로 분류합니다. 주목할만한 예로는 Inconel, Hastelloy 및 Monel이 있습니다. 예약해야 합니다 . 가장 극한의 환경을 위해 고온 열담수화 증발 단계에서는 이러한 기능이 필요합니다. ZLD(Zero Liquid Discharge) 시스템도 이에 크게 의존합니다. 고농축 염수 또는 공격적인 산성 세척 화학 물질을 처리하는 공장 지역에서는 이러한 최고의 내구성이 필요합니다. 니켈 합금 파이프를
주요 절충점은 최대 초기 자본 지출입니다. 슈퍼 듀플렉스 또는 슈퍼 오스테나이트 등급이 수명 주기 비용 편익 분석에 실패한 경우에만 이를 지정합니다. 그들은 가장 가혹한 틈새 시장에 대한 문제 해결사입니다.
피팅 저항 등가수(PREN)는 기본 기준선 스크리닝 도구 역할을 합니다. 이 공식은 이론적인 공식 저항을 평가합니다. 계산은 간단합니다: %Cr + 3.3 × %Mo + 16 × %N. 숫자가 높을수록 국부적인 염화물 공격에 대한 저항력이 더 강하다는 것을 나타냅니다.
우리는 예비 자료 후보 목록을 안내하기 위해 확립된 임계값 벤치마크에 의존합니다.
합금 카테고리 | 일반적인 PREN | 해수 적합성 벤치마크 |
|---|---|---|
표준 316L | 23 - 28 | 직접적으로 고압의 원해수를 사용하는 경우 위험합니다. 침투용으로 사용합니다. |
슈퍼 오스테나이트계 (904L) | 34~36 | 적당한 염화물과 따뜻한 바닷물에 적합합니다. |
스탠다드 듀플렉스(2205) | 35 - 38 | 표준 SWRO 고압 매니폴드에 탁월합니다. |
슈퍼듀플렉스(2507) | 40 - 43 | 고염화물 및 고열에 지속적으로 노출되는 경우에 권장됩니다. |
그러나 PREN 너머를 살펴봐야 합니다. PREN은 엄격하게 이론적 계산으로 남아 있습니다. 실제 평가에는 경험적 온도 지표도 포함되어야 합니다. 임계 피팅 온도(CPT)와 임계 틈새 온도(CCT)는 매우 중요합니다. 작동 유체 온도가 합금의 특정 CPT를 초과하는 경우 높은 PREN은 아무 의미가 없습니다. PREN을 지역 기후 데이터와 일치시켜야 합니다.
제조 관행이 부족하면 최고 등급 합금도 실패합니다. 플랜트 건설 중에는 구조적 무결성과 표면 화학을 엄격하게 관리해야 합니다.

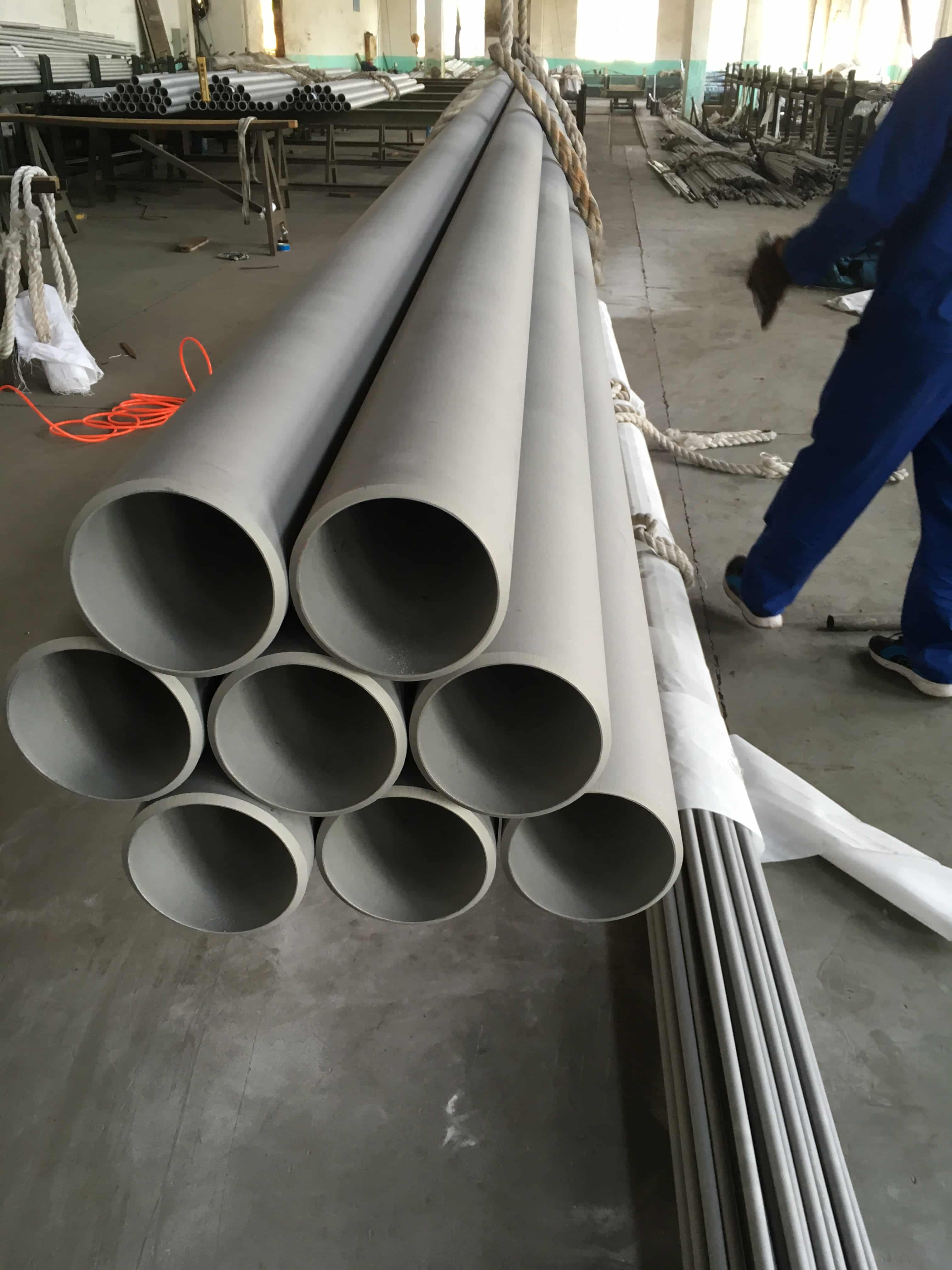

이음매 없는 구조와 용접된 구조는 서로 다른 위험 프로필을 나타냅니다. 주의 깊게 평가해야 합니다 해수 담수화 구성을 위한 스테인레스 스틸 파이프를 . 매끄러운 설계로 열 영향부(HAZ) 취약성을 완전히 제거합니다. 이는 고압 펌프 매니폴드에 탁월한 구조적 무결성을 제공합니다. 설계에 용접 파이프를 사용하는 경우 100% 방사선 촬영을 의무화해야 합니다. 또한 엄격한 용접 후 용액 어닐링이 필요합니다. 이 열처리는 유해한 침전물을 용해하고 기본 부식 저항성을 복원합니다.
표면 마감은 원시 해수 라인에서 매우 중요합니다. 거친 내부 표면은 위험한 생물 오염을 적극적으로 가속화합니다. 미세한 틈새는 정체된 염화물을 가두어 국부적인 부식을 빠르게 유발합니다. 적절한 산세척 및 부동태화 표준을 지정해야 합니다. ASTM A380과 같은 프레임워크는 부드럽고 수동적인 표면을 보장하는 안정적인 방법론을 제공합니다.
갈바닉 호환성은 빈번하고 중대한 실수를 의미합니다. 배관 네트워크에 서로 다른 금속을 부주의하게 혼합하지 마십시오. 적절한 유전체 절연이 부족하면 갈바닉 부식이 즉시 가속화됩니다. 귀금속이 덜한 금속이 항상 먼저 열화됩니다. 원치 않는 전기 회로를 차단하려면 유전체 플랜지 키트를 적용해야 합니다.
양면 용접 중에 과도한 열 입력을 허용하여 위상 균형이 파괴됩니다.
불활성 아르곤 가스로 내부 파이프를 퍼지하지 못해 심각한 산화 또는 "설탕"이 발생합니다.
기계적 연삭 또는 절단 후 필수 화학적 부동태화를 건너뜁니다.
고합금 표면에 탄소강 와이어 브러시를 사용하여 반응성 철 입자를 삽입합니다.
조달에는 엄격한 검증과 타협하지 않는 문서 표준이 필요합니다. 가압 염화물을 취급할 때는 기본 마케팅 주장에 의존할 수 없습니다.
먼저, 엄격한 규정 준수 및 인증을 확인하세요. 선택한 재료가 현재 국제 표준을 충족하는지 확인하십시오. ASTM A790 및 A928은 듀플렉스 및 슈퍼 듀플렉스 등급을 엄격하게 관리합니다. ASTM A312는 표준 및 슈퍼 오스테나이트 옵션을 다룹니다. 이러한 표준은 정확한 화학 성분과 기계적 테스트 방법론을 규정합니다.
둘째, 공격적인 공급업체 조사를 실시합니다. 포괄적인 밀 테스트 인증서(MTC)를 요구합니다. 특히 EN 10204 Type 3.1 또는 3.2 문서를 찾아보아야 합니다. 공급업체가 전체 열 추적성을 입증하는지 확인하십시오. 모든 듀플렉스 재료의 상균형 검증을 위해 엄격한 QA/QC 조치를 시행해야 합니다. 제3자 야금 감사를 통해 신뢰도가 더욱 높아집니다.
마지막으로 실행 가능한 다음 단계를 수행하십시오. 우리는 엔지니어들에게 매우 상세한 MTO(재료 산출) 문서를 작성하도록 권장합니다. 이 MTO는 단순한 차원 크기 조정을 넘어서야 합니다.
최대 작동 유체 온도를 지정하십시오.
정확한 염화물 농도를 백만분율(ppm) 단위로 기록하십시오.
RO 매니폴드의 최고 작동 압력을 자세히 설명합니다.
산성 화학 세척 주기의 예상 빈도를 설명합니다.
이 포괄적인 MTO를 사용하여 정확한 기술 견적을 확보하세요. 그러면 자격을 갖춘 제조업체가 정확한 작동 현실을 완벽한 합금 등급에 맞출 수 있습니다.
성공적인 담수화 배관을 위해서는 실용적이고 정보에 입각한 균형이 필요합니다. PREN, 요구되는 기계적 강도, 엄격한 제조 품질을 신중하게 계량해야 합니다. 잘못된 등급을 선택하면 조기 실패가 보장되고, 과도하게 지정하면 중요한 자본이 낭비됩니다.
이중 등급은 표준 SWRO 시설에 대해 지속적으로 최고의 투자 수익을 제공합니다. 이 제품은 탁월한 강도와 높은 염화물 저항성을 제공합니다. 반대로, 초오스테나이트 합금과 특화된 고니켈 옵션은 특정하고 극단적인 틈새 환경에 완벽하게 적합합니다. 그들은 표준 합금이 부서지는 높은 열과 심한 산성도를 극복합니다.
플랜트의 신뢰성을 운에 맡기지 마십시오. 지금 바로 프로젝트별 자재 상담을 위해 전문 기술 영업 엔지니어에게 문의하세요. 정확한 도식 요구사항과 화학적 매개변수를 기반으로 자세한 견적을 요청하세요. 다음 인프라 구축이 소금 속에서도 살아남을 수 있도록 보장하세요.
답변: 표준 316L은 크롬 및 몰리브덴 함량이 더 낮습니다. 이로 인해 구멍 및 틈새 부식이 발생하기 쉽습니다. 환경에서 염화물이 1,000ppm을 초과하면 수동층이 빠르게 분해됩니다. 이로 인해 고압 습식 SWRO 매니폴드에서 예측할 수 없는 파이프 파손이 발생합니다. 이는 비습윤 또는 정제 투과 라인에 엄격하게 속합니다.
A: 둘 다 오스테나이트-페라이트 혼합 구조를 갖추고 있습니다. 표준 듀플렉스는 적당한 염화물 노출을 효과적으로 처리하고 뛰어난 강도를 제공합니다. 슈퍼 듀플렉스에는 훨씬 더 높은 크롬, 몰리브덴 및 질소 함량이 포함되어 있습니다. 이 높은 합금은 40 이상의 PREN을 제공합니다. 국부적인 구멍이 생기지 않고 더 가혹하고 따뜻한 해수 조건을 쉽게 견딜 수 있습니다.
A: 온도가 상승하면 염화물로 인한 부식 속도가 기하급수적으로 증가합니다. 따뜻한 기후와 열적 담수화 단계는 재료의 저항 임계값을 크게 낮춥니다. CPT(임계 피팅 온도)가 최대 작동 온도를 초과하는 합금을 선택해야 합니다. 온도 스파이크를 고려하지 못하면 재료가 빠르고 치명적인 성능 저하를 겪게 됩니다.
A: 이음매 없는 파이프는 극압에 구조적으로 우수합니다. 열 영향 구역 취약성과 용접 이음새 부식 위험을 완전히 제거합니다. 그러나 고품질 용접 파이프는 여전히 실행 가능성이 높습니다. 제조업체가 엄격한 용접 후 용액 어닐링과 100% 방사선 촬영을 적용하면 용접 옵션은 더 큰 파이프 직경에 대해 신뢰성이 높고 비용 효율적입니다.
